HYPERION является интегрированной множественной платформой, поэтому даже если вы возьмете аппарат для панорамной визуализации сегодня, вы можете модернизировать его до решения 3 в 1 в любое время в будущем.
Особенности:
- 12 конфигураций
- гибридная технология
- быстрое обновление
- перемещаемый датчик pan/ceph
- автоматический выбор выделенных 2d и 3d (запатентованных) датчиков
- технология конусного луча 3d hd
- диагностическая эффективность
- полный fov (поле зрения) до 11 см диаметром
- ультра hires (75 мкм voxel)
- низкая доза рентгеновского облучения
- расширенный вид изображения (патент заявлен)
- динамический обзор
- интеллектуальная коллимация
Преимущества:
10 вариантов цефалометрических программ:
- поперечно-боковая проекция
- взрослая/детская
- передне-задние, задне-передние проекции
- задняя аксиальная проекция, включая проекцию уотерса и обратную проекцию тауна
- запястье
Перспективное планирование имплантации
Вы можете определить точное положение имплантата непосредственно на 3D-модели с помощью специального программного обеспечения
Оценить остаточное количество костной ткани в окружающей анатомической структуре. Количественно оценить объем, необходимый для возможной верхнечелюстной пазухи
Возможность экспорта в файл STL формат модель костной ткани и имплантатов для последующего хирургического планирования лечения

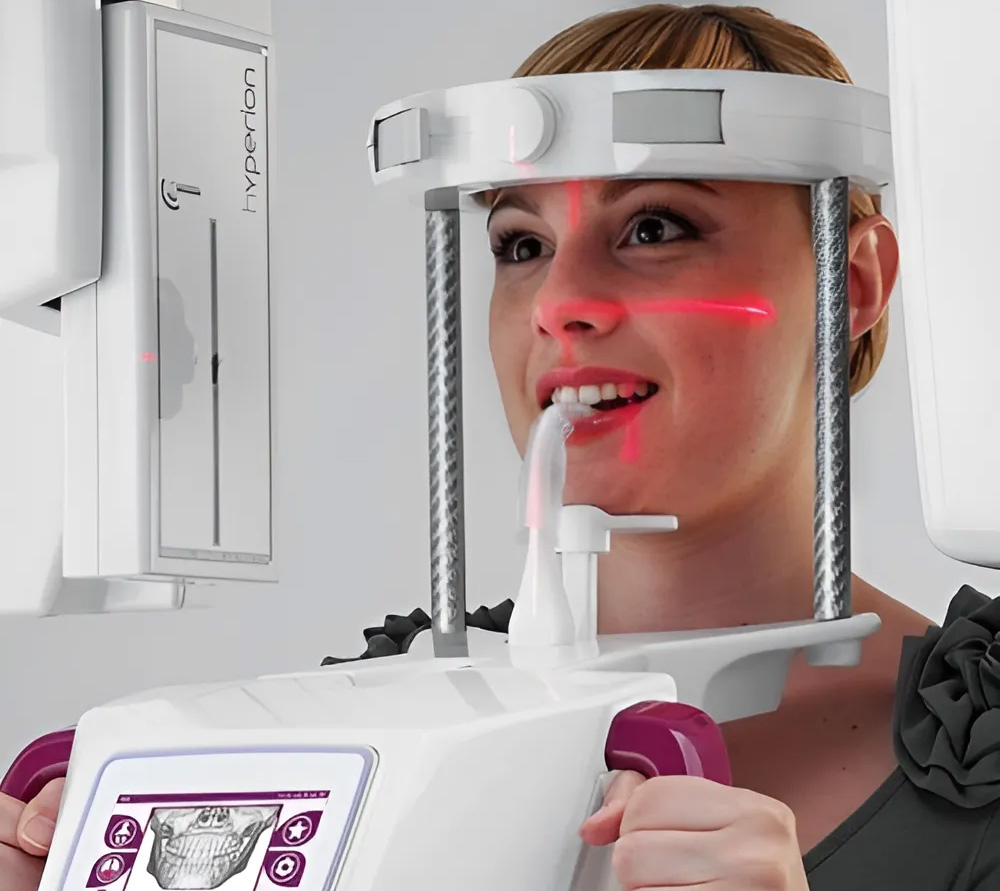

Наводимое с помощью лазера положение

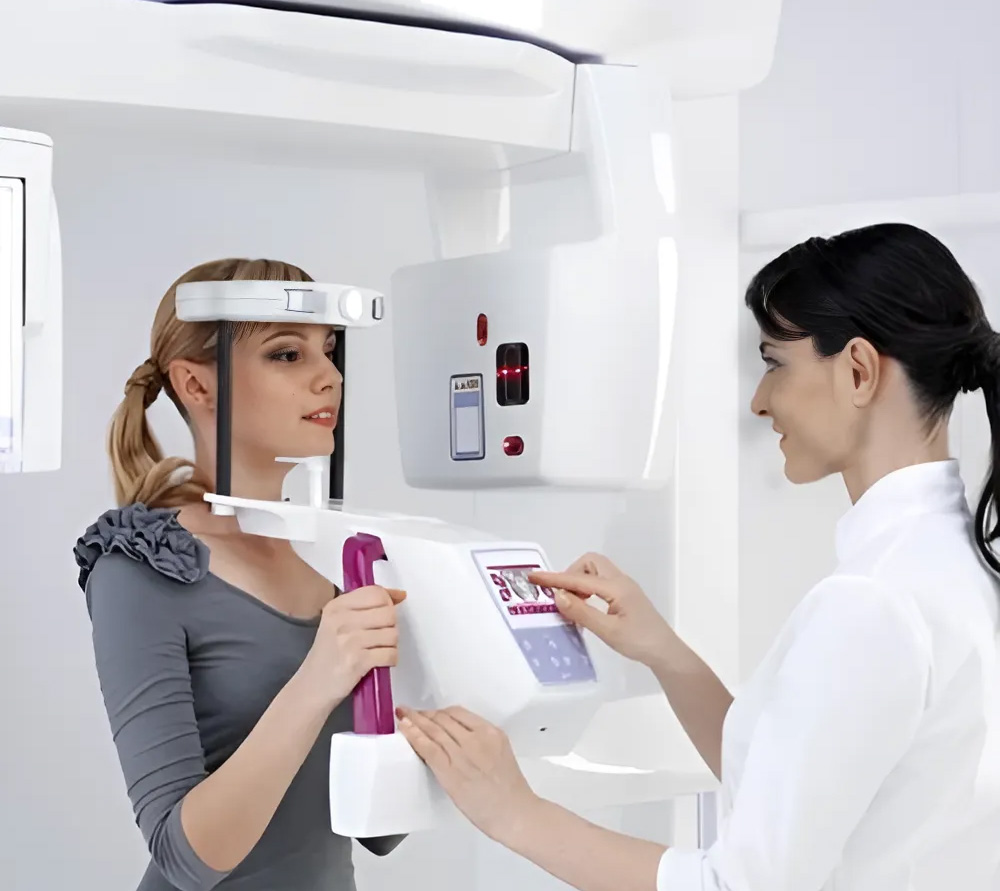

Благодаря направляющим лазерам позиционирование пациента проходит быстро и точно. Все создано для того, чтобы сократить время на подготовку к обследованию.
- 4 направляющих лазера для 3D и 2D проекций
- 1 направляющий лазер для телерентгенографической проекции (Франкфуртская горизонталь)
HYPERION X9 использует постоянный потенциал (90 кВ - DC) генератор, который также работает в импульсном режиме для 3D визуализации
- ненужные излучение сведены к минимуму, и в тоже время обеспечены точные рентгенографические результаты с превосходным разрешением 75 мкм воксельном.

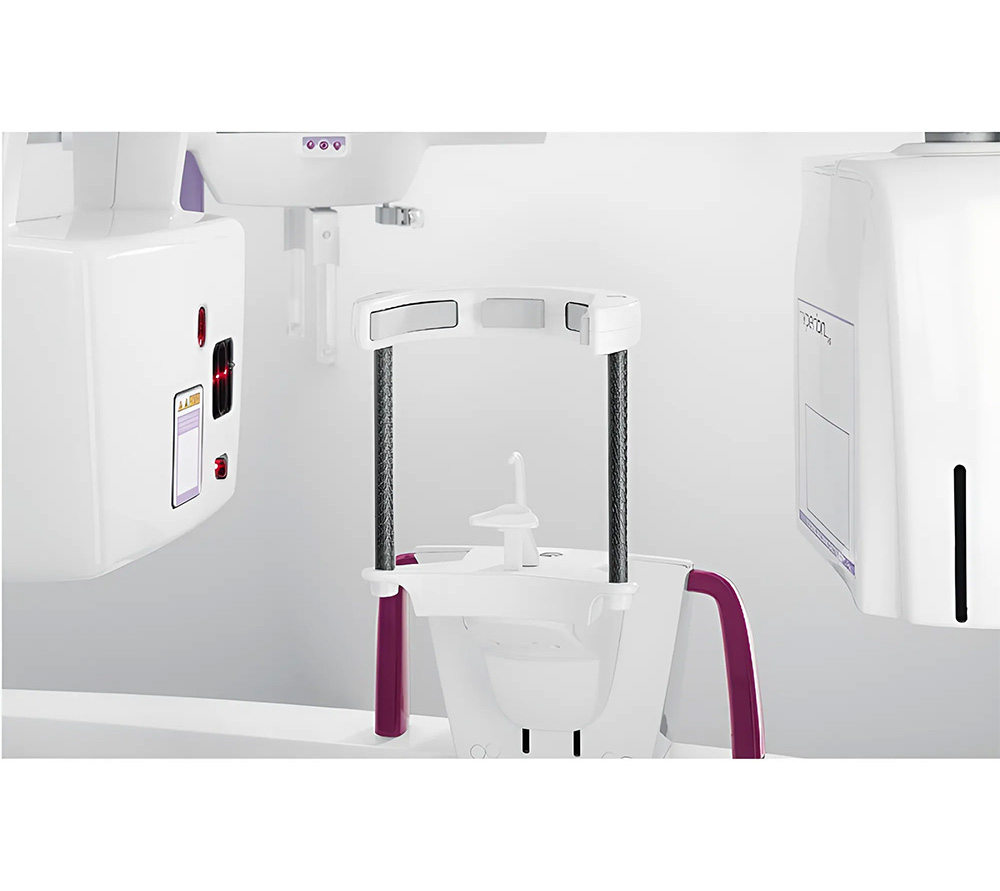

- жесткая система позиционирования с не менее чем 7-ю опорными точками, в том числе подбородка,регулируемая опора лба и сменный прикус блок, обеспечивает постоянную стабильность в ходе обследования, которая так необходима для обьемных снимков.
Ничто не случиться когда правильная технология под рукой
- выделенные датчики с 14 растровыми изображениями для 2D отображение и Аморфных 16 битов
- кремниевые датчики для 3D просмотров гарантируют самое острое из изображений благодаря определенного динамического диапазона для каждого отображения

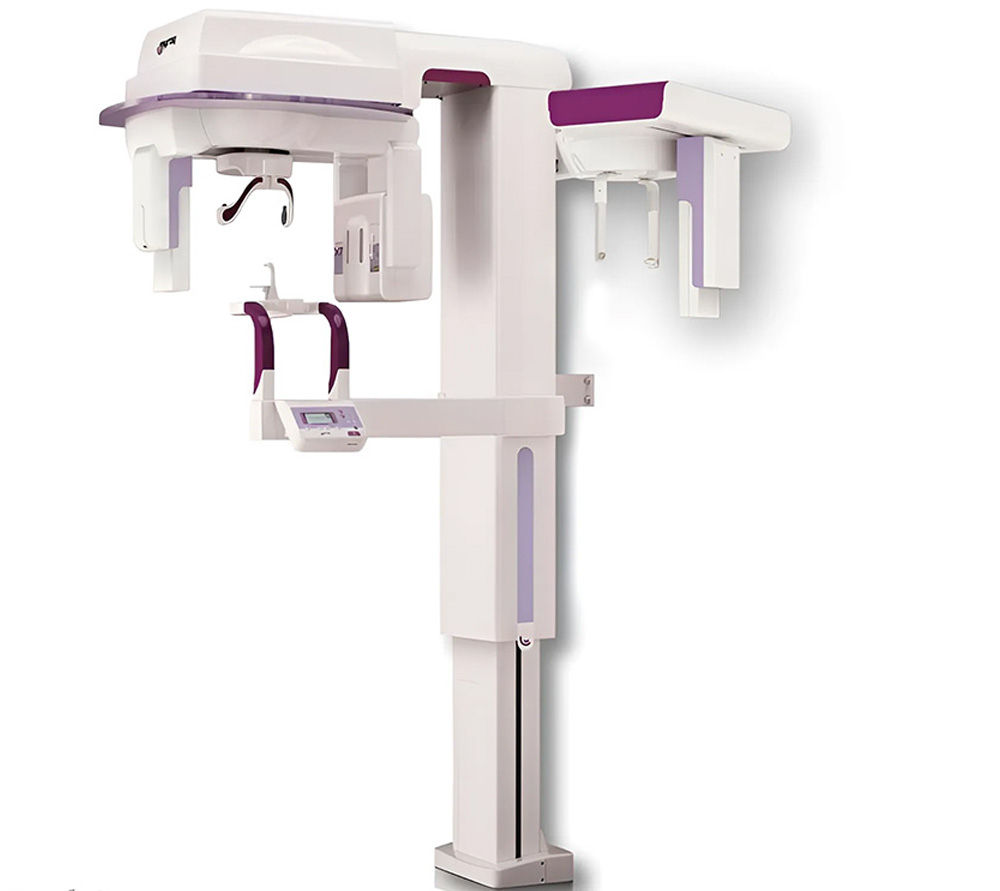

Варианты MyRay Hyperion 9:
- ортопантомограф hyperion x9 (3d-ready) без цефалостата
- ортопантомограф hyperion x9 (3d-ready) с цефалостатом
- томограф hyperion x9 (орто + зd 8*11 см)
- томограф hyperion x9 (орто + зd 8*11 см + цефалостат). дооснащение до 13*11 см -
- томограф hyperion x9 (орто + зd 13*11 см)
- томограф hyperion x9 (орто + зd 13*11 см + цефалостат)
3D детектор спецификация:
- технология Детектор: аморфного кремния (а-Si)
- метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
- размер изображения воксел: 75 мкм
- динамический диапазон: 16 бит
- серые оттенки: 65535
- минимальная толщина среза: 0.075mm
- формат набора данных: IryS собственностью и DICOM 3.0
- 11x8 FOV версия
- поле зрения, диаметр х высота: 108x80mm
- доступные размеры FOV (DXH):
- 11x13 - 11x8 - 8x8 - 11x5 - 8x5 - 5х5см
- Image набор данных, максимальный размер: 720MB
- 11x5 FOV версия
- поле зрения, диаметр х высота: 108x50mm
- доступные размеры FOV (DXH):
- 11x13 - 11x8 - 11x5 - 8x5 - 5х5см
- Image набор данных, максимальный размер: 450 МБ
2D детектор спецификация:
- технология Детектор: CCD (прибор с зарядовой связью)
- метод преобразования рентгеновского: CSI (йодид цезия) Сцинтиллятор
- защита от прямого воздействия рентгеновского воздействия:
- ФОП (Оптоволокно Plate)
- размер пикселя: 48μm
- динамический диапазон: 14-битный
- серые оттенки: 16383
- разрешение детектора: 10.4lp / мм
- соотношение сигнал-шум: минимальный 74dB - типичный 86dB
- первоначальный формат файла: TIFF, 16bit
- разрешение изображения: более 5lp / мм
- Pan
- высота Детектора: 146mm
- пиксель изображения матрица, макс .: 1528x2797
- файл изображения, максимальный размер: 8 Мб
- Ceph
- высота Детектора: 220 мм
- пиксель изображения матрица, макс .: 2291x3125
- файл изображения, максимальный размер: 14 Мб
X-Ray излучатель спецификация:
- тип генератора: Постоянный потенциал (DC)
- тип рентгеновское излучение: импульсный, квадратной формы импульсов
- анодного напряжения: 60 - 90kV
- анодного тока: 1 - 10 мА
- диапазон времени экспозиции: 160 мс - 14s (масштаб R10)
- фокусное измерение пятно, IEC 60336-1993: 0,5 мм
- управление экспозицией: Автоматическая
- управление экспозицией Способ:
- морфология технология распознавания
- компенсация поглощения позвоночника: Автоматическая
- мА и кВ картина модулируются в режиме реального времени при рентгеновской экспозиции
- анодный ток и напряжение автоматического или ручного выбираемых с шагом 1, во всем диапазоне кВ
- рабочий цикл при полной мощности (85 кВ, 10 мА): 1:20
- неотъемлемой фильтрации на 85 кВ (. Мм экв Ал.): 3,2
Рентгеновская экспозиция:
- встроенный экранирования рентгеновских лучей за рецептора
- в соответствии с МЭК 60601-1-3
- X-Ray время экспозиции
- CB3D, Высокое разрешение: 3.6s
- CB3D, пик Разрешение: 9.0с
- обзорный, взрослых: 9.3s
- детский Зубы: 7.3s
- детский Ceph Боковая: 3.4s
- минимальное время сканирования CB3D: 18s
- минимальное время для CB3D набора данных визуализации: 15s
- типичные эффективная доза (ICRP 103)
- CB3D 11x8, Высокое разрешение: 33.5μSv
- CB3D 11x8, разрешение пиков: 78.6μSv
- панорама: 6.7μSv
- только Зубы: 4.3μSv
- Ceph боковой, скорость: 1.0μSv
