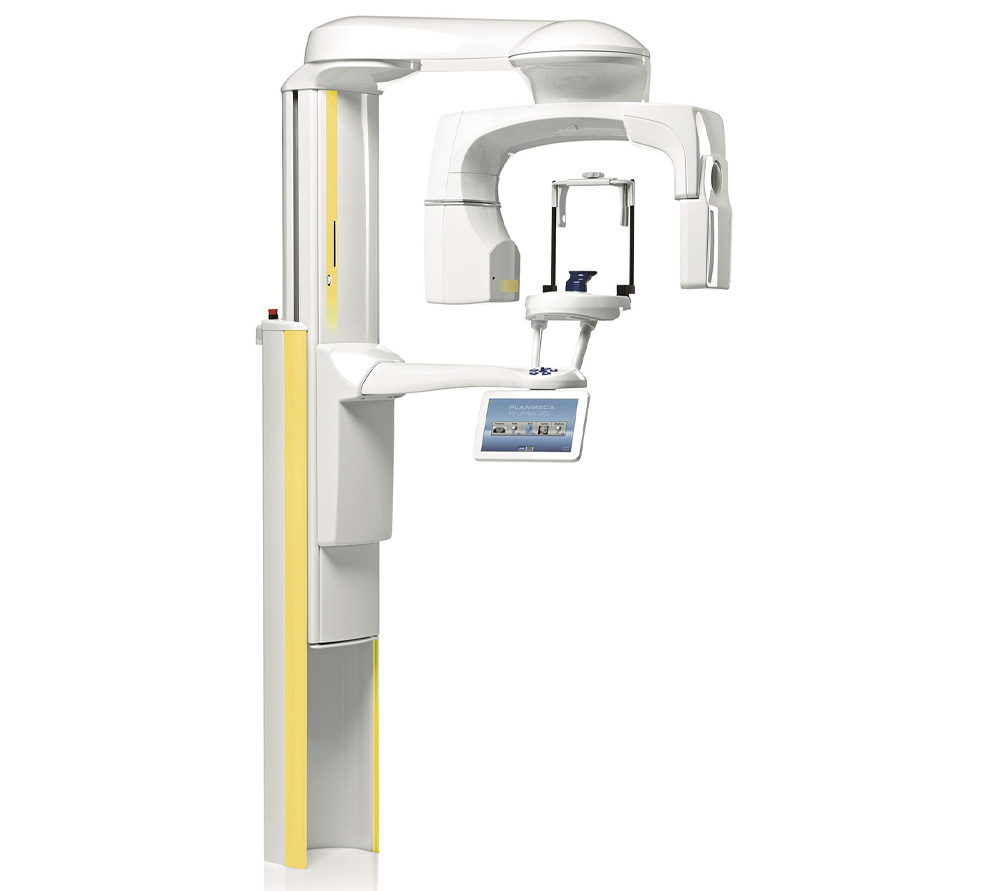

Стоматологический томограф Palmeca ProMax 3D Plus предлагает большой выбор опций. Устройство предназначено для диагностики, лечения, наблюдения за пациентами. С помощью установки специалист может получить максимально четкое и точное трехмерное изображение челюстно-лицевой области. Размер снимка может меняться в зависимости от требований врача. Установка применяется в стоматологии, а также в ЛОР-диагностике.
Представленный аппарат объединяет в себе множество функций: трехмерное сканирование и фото, панорамные изображения, экстраоральные и прикусные снимки и т.п. Томограф способствует быстрой и точной постановке диагноза, помогает сэкономить время врача.
Встроенная программа позволяет формировать единое изображение из разных типов 3D снимков. Томограф способен визуализировать дыхательные пути, мягкие ткани, а также мельчайшие костные структуры. Еще одним достоинством прибора является минимальный уровень облучения, получаемый пациентом в ходе обследования. Это полностью безопасная и функциональная конструкция.
Прибор позволяет получать снимки любых форматов. При этом большое внимание уделяется удобству и комфорту самого пациента. Томограф подходит для применения в самых сложных областях лечения.
Planmeca ProMax 3D® - это серия аппаратов, состоящая исключительно из аппаратов "все-в-одном". Три различных типа трехмерной визуализации, а также панорамная, цефалометрическая и внешняя съемка прикуса. Эти многофункциональные аппараты могут удовлетворить все Ваши потребности челюстно-лицевой визуализации.
В базовую комплектацию входит:
- Аппарат рентгенодиагностический дентальный Planmeca ProMax 3D Plus
- Система SmartPan
- Цвет - небесный голубой
- Базовые программы панорамной съемки
- Переключатель экспозиции настенный
- Краткая инструкция (на английском языке)
- Программное обеспеччение Planmeca Romexis
- Упаковка
Дополнительные модули (опция)
- Цефалометрическая приставка.
- Система трехмерного сканирования лица пациента ProFace.
- Расширенный комплект панорамных программ.
- Программный пакет для лор органов 3D ENT.
- Программный пакет для сканирования слепков Impretion scan.
- Эндодонический режим съемки.
- Дополнительные модули программного обеспечения Romexis.
Доза облучения даже ниже дозы при панорамной съемке!
Рентгены Planmeca ProMax ® 3D позволяют съемку в уникальном режиме протокола Planmeca Ультра Низкой Дозы™, что позволяет получение КЛКТ с еще более низкой лучевой нагрузкой на пациента, чем при стандартной 2D панорамной съемке. Этот новаторский протокол томографии основан на интеллектуальных 3D алгоритмах, разработанных Planmeca, и позволяет получать данные анатомии пациента с хорошей детализацией при очень низкой дозе облучения.
Преимущества:
Передовые технологии:
- Идеальное разрешение и уровень дозы пациента всегда соответствует принципу ALARA (на столько мало, на сколько возможно)
- Оптимальный размер и расположение объема для каждого клинического испытания
- Специальные протоколы визуализации для стоматологических и ЛОР-приложений
Легкое использование:
- Удобное позиционирование пациента и непревзойденный комфорт
- Настоящие рентгеновские аппараты "все-в-одном" не только для визуализации 3D, но и 2D панорамной и цефалометрической визуализации
- Простота в использовании
- Программное обеспечение Planmeca Romexis®
- Совместимость с Mac OS и Windows
Planmeca Romexis® - программное обеспечение для всех типов изображений
Planmeca Romexis® - передовое и простое в использовании программное обеспечение с большим набором инструментов для удовлетворения требований визуализации любой стоматологической практики - от небольшой клиники до большого госпиталя. Он поддерживает широчайший спектр 2D и 3D методов визуализации.
Простота в эксплуатации
Наши аппараты Planmeca ProMax® 3D известны во всем мире благодаря невероятной простоте использования и исключительному комфорту пациента. Расслабленность пациента обеспечит оптимальный процесс съемки и лучшее качество изображения.
Удобная панель управления
- Четкий и простой графический интерфейс пользователя способствует быстрой работе
- Предварительно запрограммированные функции и значения экспозиции для различных типов изображений и целей сэкономят Вам время и позволят сосредоточиться на Ваших пациентах
Открытое позиционирование пациента
- Легкое позиционирование пациента благодаря открытой конструкции
- Правильное позиционирование пациента с автофокусом или вручную
- Точная регулировка с использованием позиционирующих лазерных лучей и джойстика
- Обзор пациента без ограничений
- Отсутствие чувства клаустрофобии у пациентов
- Легкое размещение инвалидной коляски благодаря боковому доступу
Простые изображения с помощью готовых протоколов
- Протоколы изображений, разработанные для конкретных диагностических задач, направлений, или заданного размера
- Соответствующие размеры объема, разрешения и значения экспозиции
- Автоматический выбор и регулировка конечного положения
- Уменьшение размеров объема для ребенка, для предотвращения излишнего облучения
Оптимизированные режимы съемки для любых клинических случаев
- Режим низкой дозы позволяет получить изображение с минимальной дозой облучения. Идеально подходит для ортодонтической, педиатрической съемки и съемки синуса. Размер вокселя 400 мкм
- Режим нормального разрешения является лучшим выбором для большинства задач диагностики. Размер вокселя 200 мкм
- Режим высокого разрешения предназначен для работы с изображениями небольших объектов, таких, как косточки уха. Размер вокселя 150 мкм
- Высокое разрешение дает больше деталей, когда это необходимо. Размер вокселя 100 мкм
- Эндодонтический режим обеспечивает наилучшее разрешение с наименьшим размером. Размер вокселя 75 мкм
2D и 3D изображения одним датчиком
Наша передовая система формирования изображения SmartPan™ использует такой же 3D датчик, как и для 2D панорамной визуализации.
Открытое 2D SmartPan™ уникальные панорамные изображения
- Уникальная система для 2D изображений
- Использует тот же 3D датчик, как и для 2D панорамной визуализации, устраняя необходимость менять датчики
- Расчет 10 различных панорамных кривых на 2 мм срезах, автоматическая регулировка резкости для одного слоя
- Пользователи могут просматривать промежуточные панорамные изображения и выбирать наиболее подходящее для определения диагноза
3D фотография лица
Planmeca ProFace® - наша эксклюзивная система 3D фотографии лица, доступная для всех 3D рентгеновских аппаратов Planmeca. Эта новаторская интегрированная система создает реалистичные 3D фотографии лица и КЛКТ изображение в одном сеансе съемки. Вы также можете отдельно сделать 3D фотографию лица, не подвергая пациента никакому облучению.
Planmeca ProFace® - лицо в 3D
Предназначенная для выполнения самых разнообразных диагностических потребностей современной челюстной хирургии и профессиональных стоматологов, Planmeca ProFace® является весьма эффективным инструментом для предоперационного планирования лечения и отслеживания результатов. Она также идеально подходит для мотивации пациента и для обмена информацией с коллегами.
3D сканирование модели
Вы можете использовать все рентгеновские аппараты серии Planmeca ProMax® 3D для сканирования оттисков и гипсовых моделей - функция, впервые примененная в стоматологии на наших КЛКТ аппаратах. С нашим передовым программным обеспечением Planmeca Romexis®, цифровые модели доступны для планирования сразу, либо могут храниться для дальнейшего использования.
Преимущества сканированных 3D моделей
Цифровые модели экономят место
3D цифровые модели хранятся в базе данных Planmeca Romexis® в стандартном формате STL, что избавляет от необходимости физически сохранять гипсовые слепки.
Создайте своего виртуального пациента
Отсканированная 3D модель может быть наложена на данные КЛКТ для создания виртуальных пациентов и помощи Вам, удовлетворяя все Ваши клинические и терапевтические потребности в планировании лечения. Комбинированный набор данных обеспечивает модель зубных рядов Вашего пациента без артефактов, включая кости, коронки и мягкие ткани. Это дает новые возможности для планирования имплантата, выполнения хирургических, ортодонтических и ортогнатических операций.
Эндодонтический режим съемки для аппаратов Planmeca ProMax® 3D
Мы с гордостью представляем новый режим визуализации, который специально разработан для эндодонтических исследований. Новый режим съемки доступен на всех новых аппаратах Planmeca ProMax® 3D и обеспечивает идеальную визуализацию даже самых мелких анатомических деталей.
Благодаря интеллектуальной системе удаления шума Planmeca AINO™ и алгоритмам удаления артефактов Planmeca АРА™, получаемые изображения бесшумные и кристально чистые. Новый режим съемки идеально подходит для эндодонтии и других случаев, когда необходима визуализация маленьких анатомических деталей, таких как косточки уха.
Выделяйтесь цветoм
Дополнить великолепный дизайн Вашего рентгеновского аппарата Planmeca ProMax® 3D можно, добавив ему Ваш любимый цвет. Выбор идеально подходящего оттенка из нашей изысканной и вдохновляющей коллекции создаст облик Вашей мечты!
Дополнительные режимы (опция):
Endodonitic imading - режим съемки в чрезвычайно высоком разрешение, размер вокселя 75 мкм - идеально подходит для максимальной детализации анатомических структур, когда необходима визуализация маленьких анатомических деталей, таких как косточки уха.
Реализован на основе интеллектуальной системы удаления шума Planmeca AINO™ и алгоритмах удаления артефактов Planmeca АРА ™, получаемые изображения бесшумные и кристально чистые. 3D ENT programs - пакет программ для съемки лор органов пациента, позволяет быстро и качественно выполнить исследования синусов, среднего уха, височных костей, позвонков и дыхательных путей.
Томограф ProMax 3D Plus может быть дооснащен цефалометрической приставкой (опция), системой трехмерного сканирования лица пациента ProFace (опция) и системой сканирования слепка (опция).
Cone Beam Volumetric Tomography (CBVT)
Рентгеновские томографы серии Planmeca ProMax 3D, для получения объемных изображений, используют технологию Конусно-лучевой компьютерной томографии (CBVT). Данная технология позволяет сформировать объемное изображение из большого числа 2D проекций, полученных с разных ракурсов. Полученные изображения можно просматривать с помощью специального программного обеспечения Romexis под любым углом, в том числе, осевом, коронарном, сагиттальном и поперечных сечениях.
Технические характеристики:
- Анодное напряжение 60-90 кВ
- Анодный ток 1-14 мА
- Размер фокусного пятна 0,5 мм, фиксированный анод
- Детектор изображения Плоский дисплей
- Полученное изображение Вращение на 200/360 градусов
- Время сканирования 9-33 с
- Время реконструкции 2-30 с
- Максимальный объем без сшивания Ø20 x 10 см
Дентальные программы
Зуб
- Ø4 x 5 (Ø3.4 x 4.2)
- Ø4 x 8 (Ø3.4 x 6.8)
Зубы
- Ø8 x 5 (Ø6.8 x 4.2)
- Ø8 x 8 (Ø6.8 x 6.8)
- Ø10 x 6 (Ø8.5 x 5)
- Ø10 x 10 (Ø8.5 x 8.5)
Челюсть
- Ø16 x 6 (Ø16 x 6)
- Ø16 x 10 (Ø16 x 10)
- Ø20 x 6 (Ø20 x 6)
- Ø20 x 10 (Ø20 x 10)
ЛОР программы (ухо, горло, нос)
Нос
Синус
- Ø10 x 10 (Ø10 x 10)
- Ø16 x 10 (Ø16 x 10)
- Ø20 x 10 (Ø20 x 10)
Среднее ухо
- Ø4 x 5 (Ø3.4 x 4.2)
- Ø8 x 8 (Ø6.8 x 6.8)
Височная кость
Позвонки
Дыхательные пути
Требования к физическому пространству
без цефалостата:
- Ширина 135 см
- Глубина 145 см
- Высота* 173-239 см
- Вес 131 кг
с цефалостатом:
- Ширина 222 см
- Глубина 145 см
- Высота* 173-239 см
*Максимальная высота аппарата может быть отрегулирована для помещений с ограниченной высотой потолка.
Технические характеристики:
- трубка Toshiba D-054SB-P,
- фокальное пятно 0,5 мм,
- высокочастотный генератор 80-150 кГц,
- анодное напряжение 54-90 кВ,
- анодный ток 1-14 мА,
- угол вращения 200/360?,
- время сканирования 18-26 сек,
- время реконструкции 13-26 сек,
- увеличение 1,57.
Характеристики цифрового 3D-датчика:
- плоская панель из аморфного кремния с Cls-сцинтиллятором,
- поле изображения 13 х 13 см,
- число пикселей 1024 х 1024,
- размер пикселя датчика 127×127 мкм,
- разрешение 5 пар линий на мм,
- интерфейс Ethernet.
- Габаритные размеры (ШхГхВ):157×136×161-239 см.
- Уровень подбородка 97-171 см.
- Вес (нетто) 131 кг.
- Мин требования к рабочему пространству (ШхГхВ): 158х175х239 см.
- Параметры электропитания: 180-240 В, 50Гц ±10%, ток 8-15 A.
