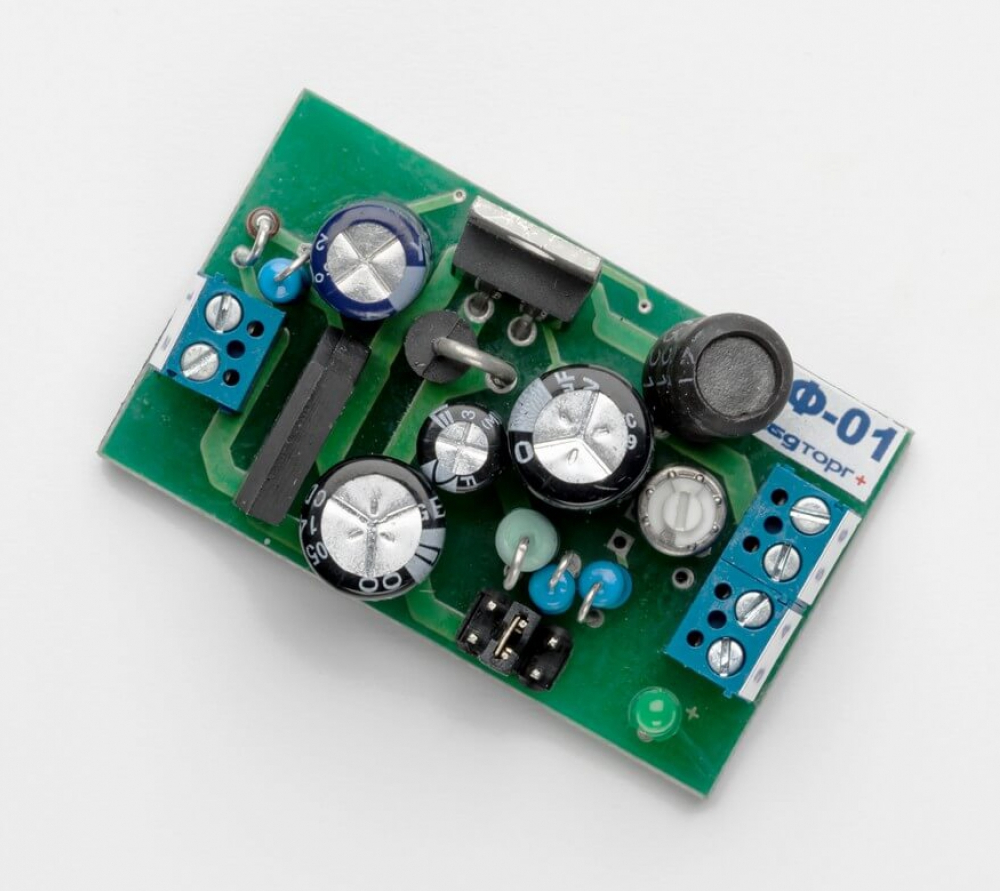

БПФ-01- предназначен для формирования напряжения питания галогеновой лампы или светодиода, используемых в организации подсветки на микродвигателях и на турбинных стоматологических наконечниках.

Выходное напряжение можно плавно регулировать от 3В до 4,5В потенциометром, установленном на плате. Выходной ток устанавливается с помощью перемычки, вставляемой в нужные гнезда. Предусмотрено три положения перемычки- на ток 0,75 А для питания галогеновой лампы и на ток 70 или 80 мА для питания светодиода. БПФ-01 питается переменным напряжением 24В. Для включения подсветки надо замкнуть два контакта управления, например ножной педалью. Для удобства пользования подсветкой организована задержка выключения светового потока на 10 сек. после отпускания педали.

Технические характеристики

• Напряжение питания: ~24 В
• Максимальная потребляемая мощность: 3 Вт
• Выходное напряжение:
  • минимальное 3 В
  • максимальное 4,5 В
• Ток питания:
  • галогеновая лампа 0,75 А
  • светодиод, режим 1: 70 мА
  • светодиод, режим 2: 80 мА
• Время задержки выключения светового потока: 10 сек
• Габариты блока:
• длина 50 мм
• ширина 30 мм
• высота 23 мм

Комплектация

• Блок БПФ-01 - 1 шт.
• Паспорт - 1 шт.
• Упаковка 1 шт.
